Hava Kanalı Isıtıcıları
Hava Kanalı ısıtıcıları, havalandırma sisteminde son ısıtıcı olarak veya taze hava sistemlerinde dış havayı ısıtmak için kullanılmaktadır. Ayrıca ısı geri kazanım cihazlarında ilave ısıtma ihtiyacını karşılamak için taze hava üfleme çıkışına takılabilmektedir. Kanal tipi elektrikli ısıtıcılarının VRE ve VCE modelleri mevcuttur. VRE modelleri, dikdörtgen kanal tipi elektrikli ısıtıcılardır ve istenilen kanal kesitinde üretimi yapılmaktadır. VCE modelleri, yuvarlak kanal tipi elektrikli ısıtıcılardır ve standart yuvarlak kanal kesitine uygun imal edilirler. Kanal tipi elektrikli ısıtıcılar, herhangi bir ek parça kullanılmaksızın kanal sistemine bağlanabilmektedir.

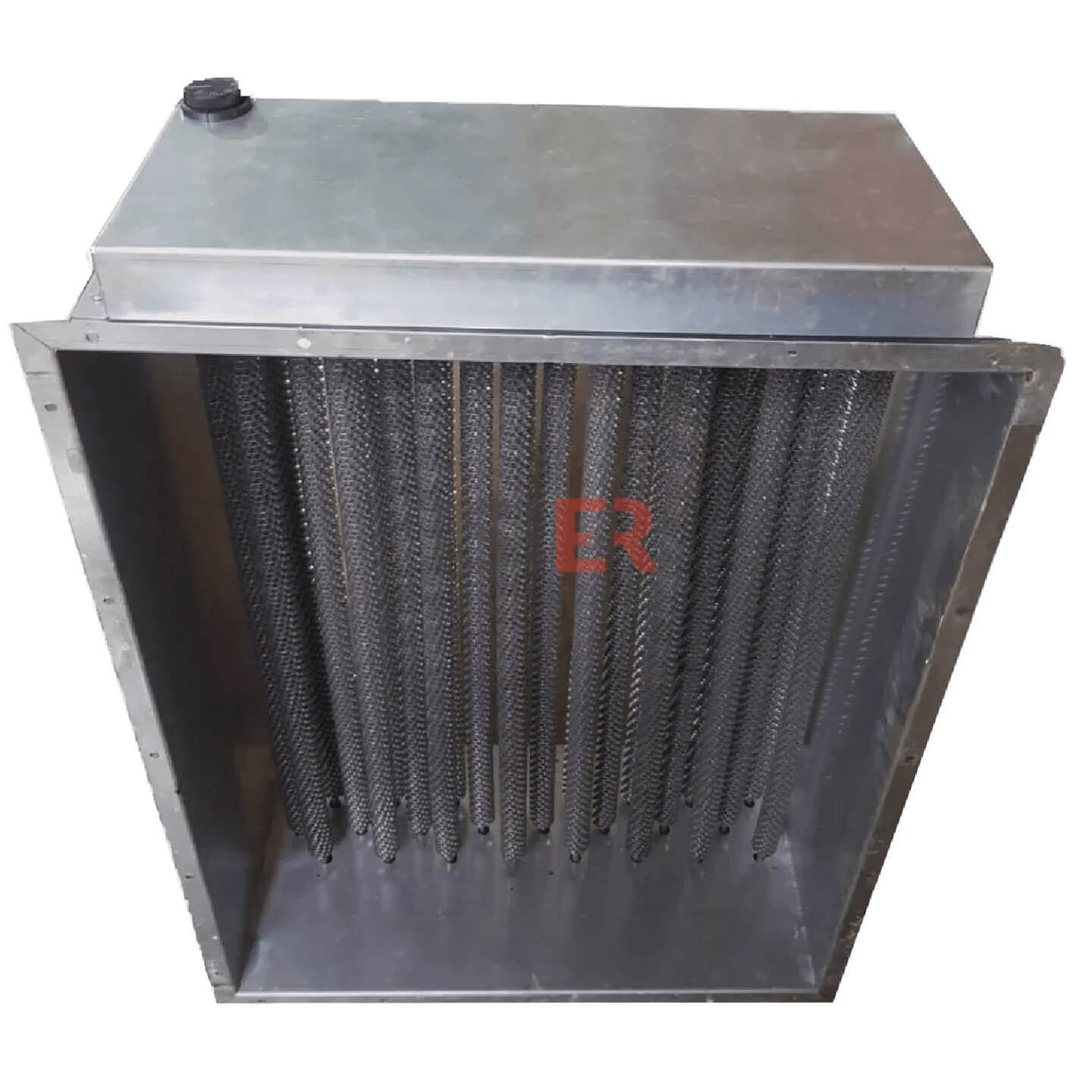

Hava Kanalı Isıtıcı Bloğu

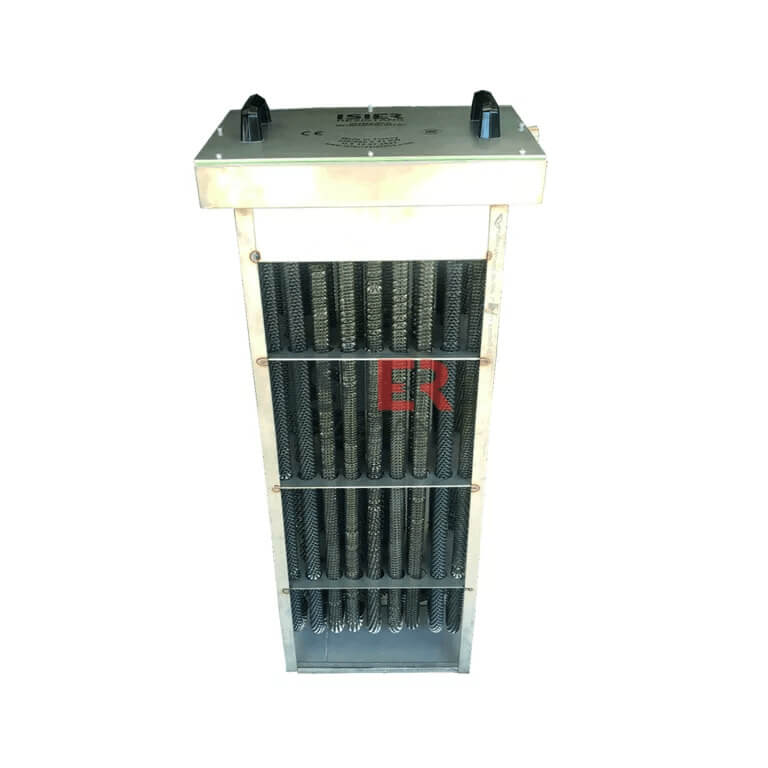

Hava Kanalı Isıtıcısı

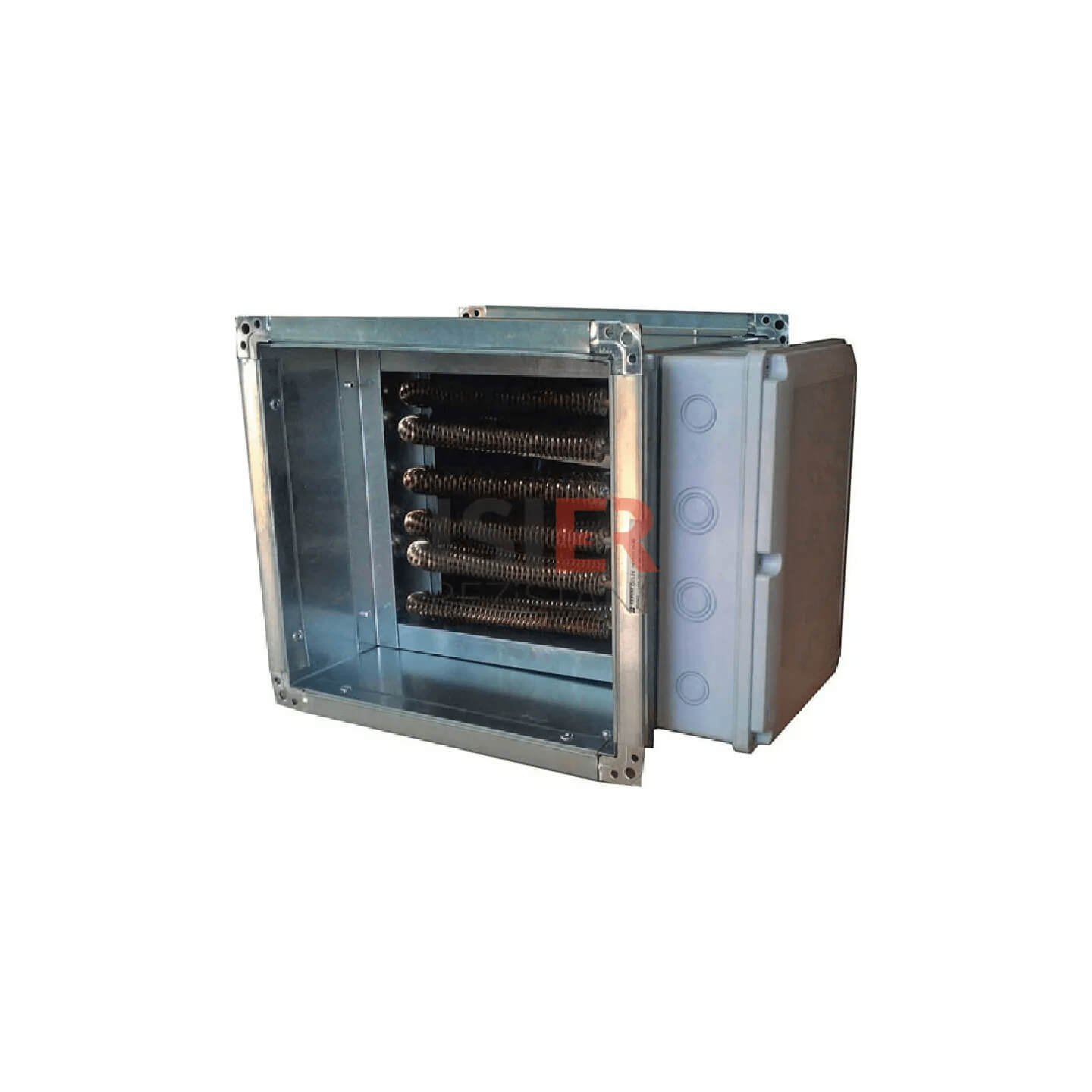

Hava Kanalı Isıtıcısı

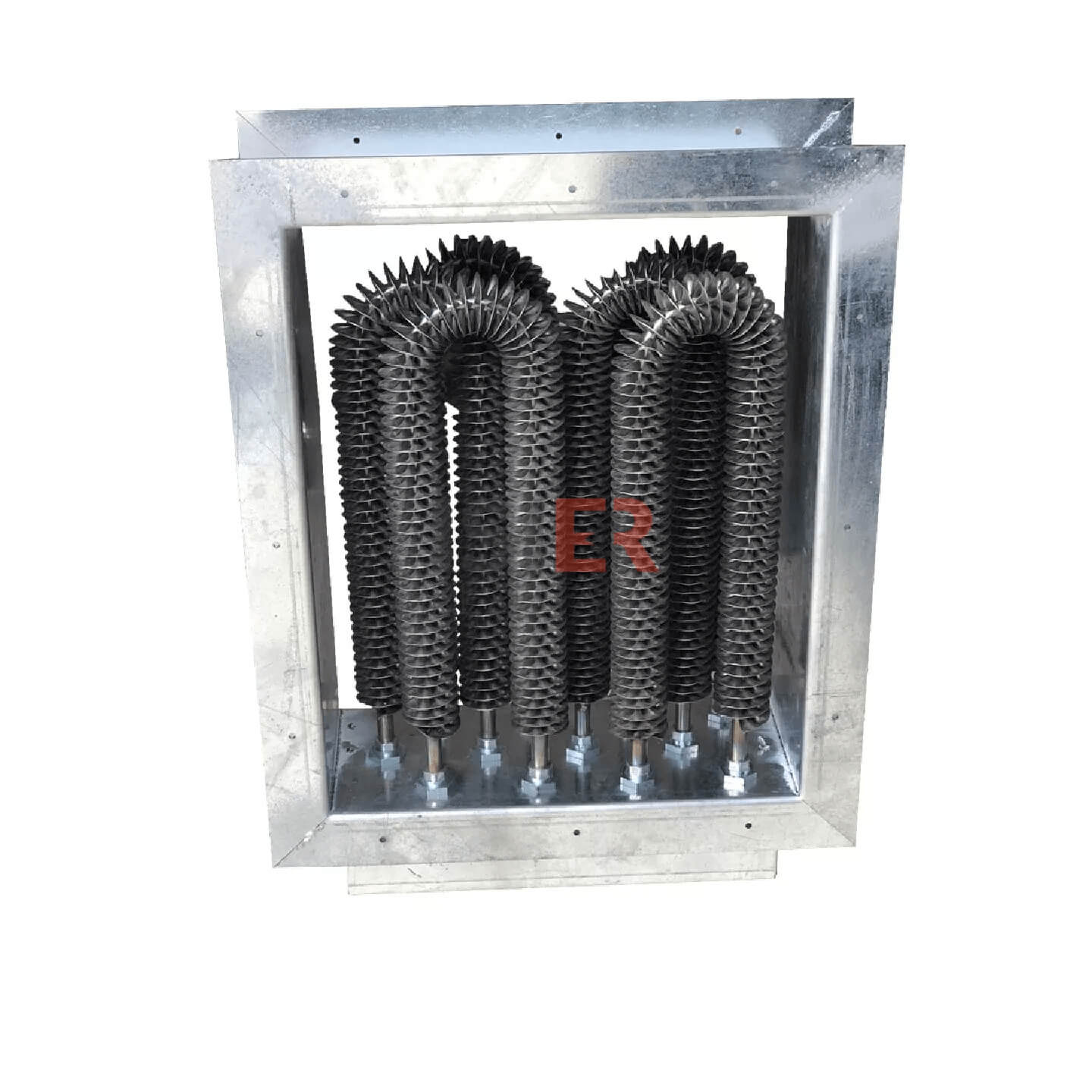

Hava Kanalı Isıtıcısı

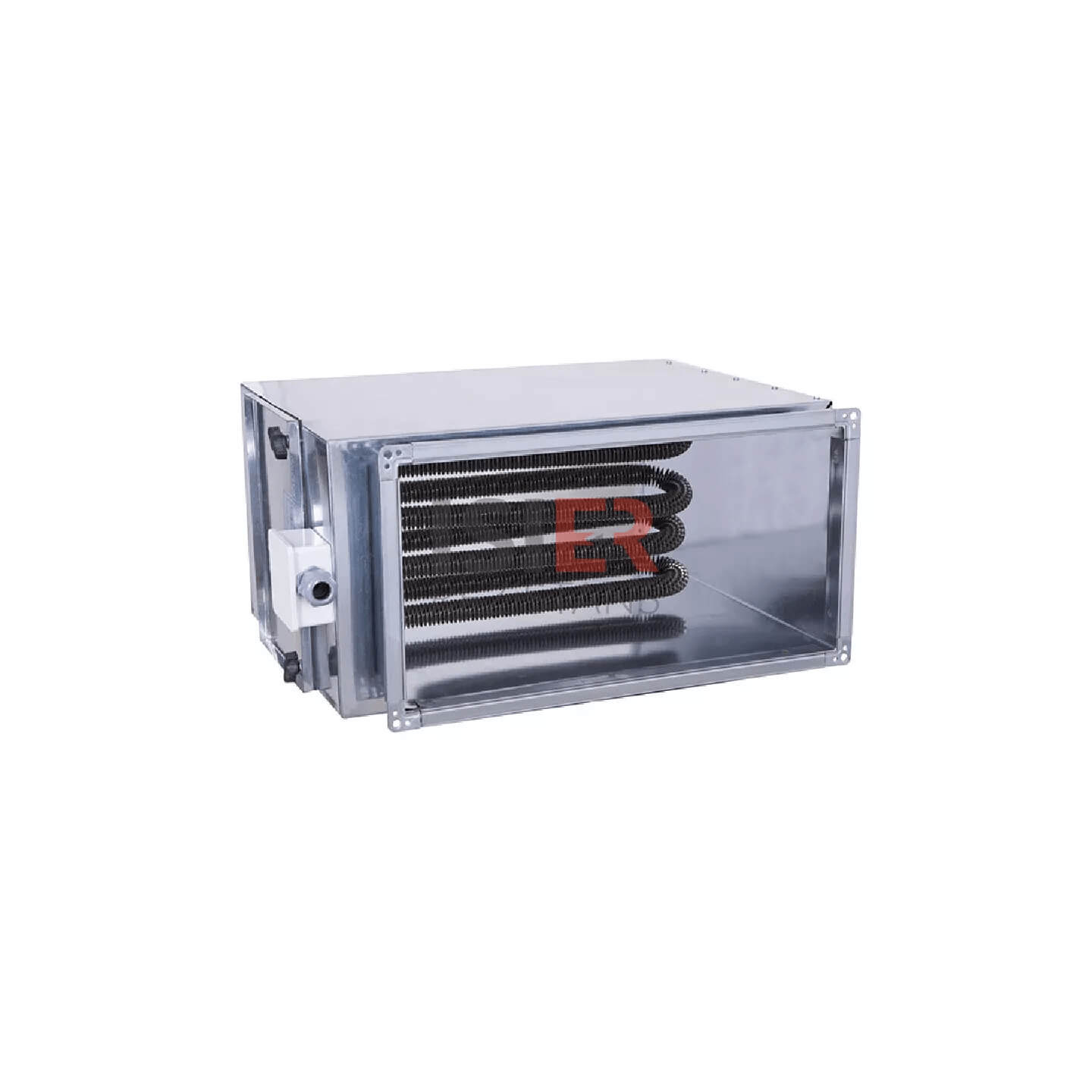

Hava Kanalı Isıtıcısı

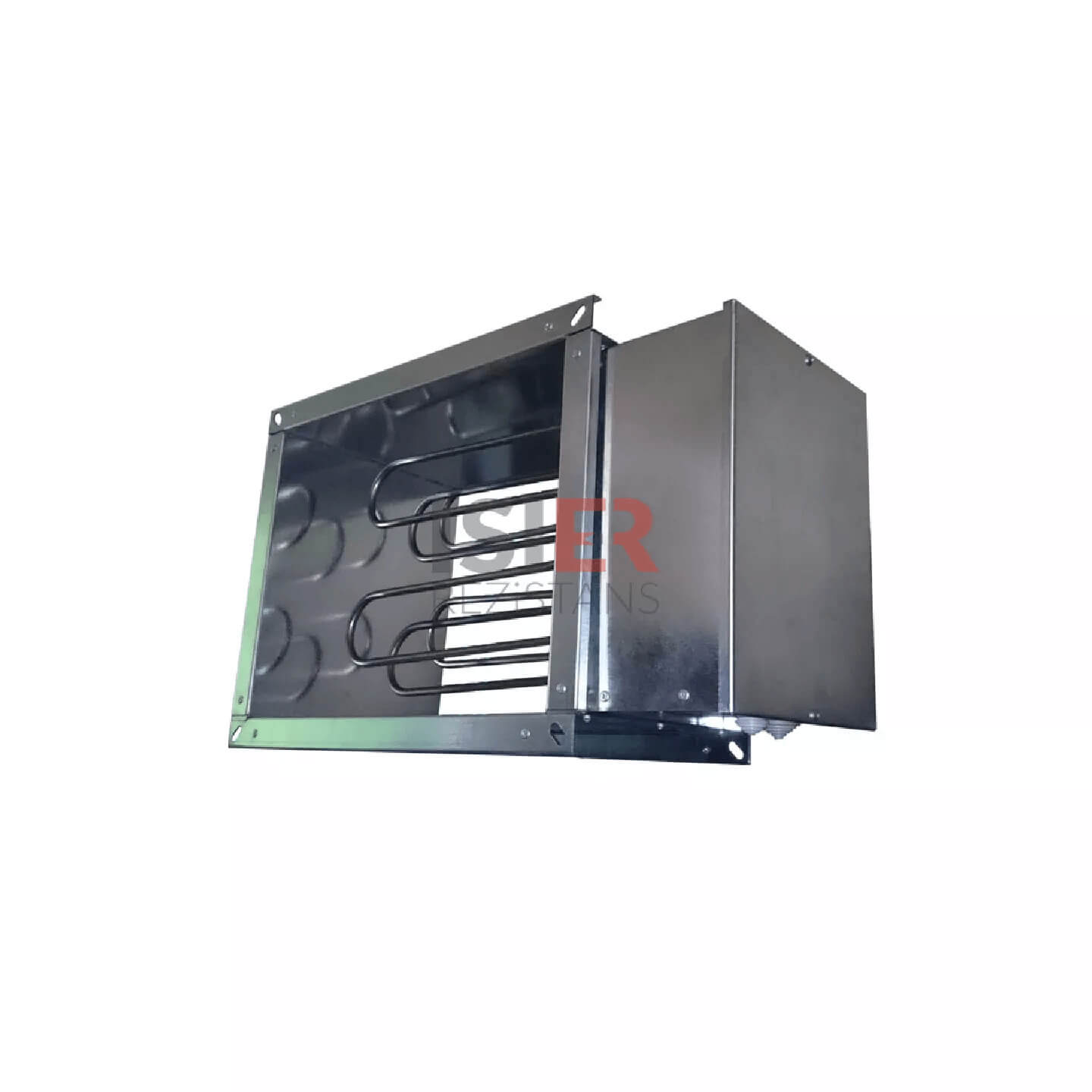

Hava Kanalı Isıtıcısı
Hava Kanalı Isıtıcısı
Hava Kanalı Isıtıcısı
Teknik Bilgiler
Hava Kanalı Isıtıcıları sipariş edilen kesitlerde üretilebilmektedir. Isıtıcı elemanlar paslanmaz malzemeden imal edilmekte oluğ, gövde malzemesi ise galvaniz sac veya paslanmaz sac olarak üretilebilmektedir. Hava Kanalı Isıtıcı çeşitleri klima santralı üreticileri için dizayn edilmiş, klima santralı içerisine kolayca montaj edilebilen elektrikli ısıtıcılardır. Klima Santralındaki ısıtmayı sağlamak veya çok düşük dış ortam koşullarında taze hava emiş sıcaklığını arttırmak için kullanılırlar. Elektrikli ısıtıcılar, klima santralı üreticileri için dizayn edilmiş, klima santralı içerisine kolayca montaj edilebilen elektrikli ısıtıcılardır.Klima santralındaki ısıtmayı sağlamak veya çok düşük dış hava sıcaklıklarında, taze hava emiş sıcaklığını artırmak için kullanılırlar.
Teknik Bilgiler
Hava Kanalı Isıtıcıları sipariş edilen kesitlerde üretilebilmektedir. Isıtıcı elemanlar paslanmaz malzemeden imal edilmekte oluğ, gövde malzemesi ise galvaniz sac veya paslanmaz sac olarak üretilebilmektedir. Hava Kanalı Isıtıcı çeşitleri klima santralı üreticileri için dizayn edilmiş, klima santralı içerisine kolayca montaj edilebilen elektrikli ısıtıcılardır. Klima Santralındaki ısıtmayı sağlamak veya çok düşük dış ortam koşullarında taze hava emiş sıcaklığını arttırmak için kullanılırlar. Elektrikli ısıtıcılar, klima santralı üreticileri için dizayn edilmiş, klima santralı içerisine kolayca montaj edilebilen elektrikli ısıtıcılardır.Klima santralındaki ısıtmayı sağlamak veya çok düşük dış hava sıcaklıklarında, taze hava emiş sıcaklığını artırmak için kullanılırlar.
Hava Kanalı Isıtıcıları Teknik Detayları
Hava kanalı ısıtıcıları, özellikle endüstriyel ve ticari alanlarda kullanılan, havayı ısıtarak bir hava dağıtım sistemi aracılığıyla istenilen bölgelere yönlendiren cihazlardır. Bu ısıtıcılar, genellikle HVAC (Isıtma, Havalandırma ve İklimlendirme) sistemlerinde, havalandırma kanallarına yerleştirilerek geniş alanların ısıtılmasını sağlar. Aşağıda, hava kanalı ısıtıcılarının teknik detayları yer almaktadır:
1. Yapısal Tasarım ve Malzeme Seçimi
• Çerçeve ve Kaplama: Hava kanalı ısıtıcıları genellikle dayanıklı, paslanmaz çelik, alüminyum veya galvanizli çelik malzemelerden üretilir. Bu malzemeler, yüksek sıcaklıklara dayanıklı olup, uzun ömürlü ve sağlamdır.
• İzolasyon: Hava kanalı ısıtıcılarının verimli çalışabilmesi için genellikle ısı yalıtımı ile kaplanmış olur. Bu izolasyon, enerji kaybını engeller ve sistemin verimliliğini artırır. Isı yalıtım malzemeleri genellikle mineral yün veya cam yününden yapılır.
2. Isıtıcı Elemanları
Hava kanalı ısıtıcıları, farklı tiplerde ısıtıcı elemanları kullanabilir. Yaygın kullanılan eleman türleri şunlardır:
• Elektrikli Isıtıcı Elemanları: Elektrik enerjisini doğrudan ısıya dönüştüren ısıtıcılar kullanılır. Bu elemanlar genellikle metal alaşımlarından (örneğin, nikel-krom) yapılır ve yüksek ısılara dayanıklıdır.
• Su Isıtma Elemanları: Bu tür ısıtıcılar, ısıtılacak havanın suyla ısıtılmasını sağlar. Su, bir kazan veya merkezi bir ısıtma sisteminden beslenir. Bu sistem, düşük enerji tüketimi sağladığı için tercih edilir.
• Gazlı Isıtıcı Elemanları: Doğal gaz veya LPG kullanarak ısı üreten sistemlerdir. Hava, ısıtıcı elemanlardan geçerken ısınır ve havalandırma sistemine iletilir.
3. Isı Transferi ve Verimlilik
Hava kanalı ısıtıcıları, hava akışını ısıtarak ortamı ısıtmak amacıyla tasarlanır. Isı transferi birkaç farklı yöntemle sağlanabilir:
• Konveksiyon Isıtma: Isıtıcı elemanlarının çevresindeki havayı ısıtarak, bu ısınan havanın yükselmesiyle ortamın genel sıcaklık artışı sağlanır.
• Işıma (Radiant) Isıtma: Bazı hava kanalı ısıtıcılarında kızılötesi ışınlar kullanılarak doğrudan ısı transferi sağlanır. Bu tür ısıtıcılar, daha verimli bir ısıtma sağlayabilir.
• Buharlaşma Isıtma: Bu tür ısıtıcılar, nemli havayı ısıtarak ortamın nem dengesini de sağlar.
4. Hava Akış Sistemi
Hava kanalı ısıtıcıları, genellikle bir havalandırma sistemi ile entegre çalışır. Hava, ısıtıcı elemanlarından geçirilerek ısındıktan sonra, kanallar aracılığıyla belirli alanlara yönlendirilir. Hava akışını düzenlemek için fanlar, hava akışı düzenleyicileri ve kanal açıcıları kullanılır.
• Fanlar: Hava akışını sağlayan motorlu fanlar, hava kanalındaki havanın hızını ve yönünü belirler. Bu fanlar, genellikle yüksek verimli ve sessiz çalışacak şekilde tasarlanır.
• Hava Akış Kontrol Sistemleri: Hava akışını optimize etmek için otomatik hava akışı kontrol sistemleri kullanılabilir. Bu sistemler, ısıtıcıya gelen hava miktarını ve hızını ayarlayarak daha verimli bir ısıtma sağlar.
5. Kontrol ve Güvenlik Sistemleri
Hava kanalı ısıtıcıları, sıcaklık, hava akışı ve enerji tüketimi gibi parametreleri sürekli izleyebilmek için entegre kontrol sistemlerine sahiptir. Ayrıca, güvenlik amacıyla aşağıdaki sistemler de bulunabilir:
• Termostatlar: Isı seviyesini izlemek ve ayarlamak için kullanılır. Bu cihazlar, ortamın sıcaklığını istenilen seviyede tutar.
• Aşırı Isınma Koruması: Isıtıcı, aşırı ısınma durumunda otomatik olarak kapanarak güvenlik sağlar.
• Duman ve Gaz Dedektörleri: Gazlı ısıtıcılar için, gaz sızıntılarını tespit eden sensörler bulunur. Bu sensörler, olası bir tehlike durumunda alarm verir.
6. Enerji Verimliliği ve Tasarrufu
• Verimli Isı Dağıtımı: Hava kanalı ısıtıcıları, düşük enerji tüketimiyle yüksek verimlilik sağlar. Isıtıcılar, hava kanalı boyunca homojen bir ısı dağılımı sağlayarak her bölgenin eşit şekilde ısınmasını sağlar.
• Enerji Tasarrufu Modları: Bazı modeller, sıcaklık sensörlerine dayalı olarak otomatik modlar sunar. Bu sayede, enerji kaybı önlenir ve sistem sadece ihtiyaç duyulduğunda çalışır.
7. Uygulama Alanları
Hava kanalı ısıtıcıları, özellikle geniş alanların ısıtılması gereken yerlerde kullanılır. Yaygın kullanım alanları şunlardır:
• Endüstriyel Tesisler: Fabrikalar, üretim tesisleri, depo alanları.
• Ticari Binalar: Ofisler, alışveriş merkezleri, restoranlar.
• Büyük Konutlar ve Mutfaklar: Merkezi ısıtma sistemlerine entegre olarak kullanılan sistemler.
Hava kanalı ısıtıcıları, endüstriyel ve ticari uygulamalar için yüksek verimlilik ve düşük enerji tüketimi sağlayan modern ısıtma sistemleridir. Isıtıcı elemanlarının türü, hava akış düzenleme sistemi, enerji verimliliği özellikleri ve güvenlik önlemleri, bu cihazların tercih edilme sebeplerindendir. Enerji verimliliği ve uzun ömürlü performansları ile kullanıcıların ihtiyaçlarını karşılamak için etkili bir çözüm sunar.
Hava Kanalı Isıtıcıları Ölçü Detayları
Hava kanalı ısıtıcılarının ölçü detayları, kullanılan alana, hava akış hızına, ısıtıcı tipine ve uygulama gereksinimlerine göre değişkenlik gösterir. Aşağıda, hava kanalı ısıtıcılarının yaygın ölçüleri ve tasarım detayları hakkında genel bilgiler sunulmaktadır:
1. Isıtıcı Eleman Uzunluğu
• Tip A: Standart uzunluklar genellikle 300 mm ile 2000 mm arasında değişir.
• Tip B: Daha büyük endüstriyel sistemlerde ise 2500 mm veya 3000 mm’ye kadar uzunluklar kullanılabilir.
• Uzunluk, hava kanalının boyutlarına göre belirlenir ve hava akışının düzgün dağılımını sağlamak için yeterli uzunlukta olmalıdır.
2. Genel Boyutlar
Hava kanalı ısıtıcılarının genel boyutları, sistemin kapasitesine ve hava kanalının büyüklüğüne göre farklılık gösterir:
• Küçük Modeller: Genellikle 150 mm x 150 mm (en x yükseklik) boyutlarında olabilir. Küçük ticari uygulamalar ve ev tipi sistemler için uygundur.
• Orta Boy Modeller: 250 mm x 250 mm veya 300 mm x 300 mm boyutlarında olabilir. Orta ölçekli ticari alanlar için tercih edilir.
• Büyük Modeller: Endüstriyel ve yüksek kapasiteli sistemler için 500 mm x 500 mm veya daha büyük boyutlar kullanılır.
3. Isıtıcı Elemanı Çapı (Elektrikli Tipler için)
Elektrikli hava kanalı ısıtıcılarında, kullanılan ısıtıcı elemanının çapı da önemlidir. Bu çap, ısıtıcı elemanlarının hava ile temas yüzeyini artırarak daha verimli ısı transferi sağlar.
• Küçük Çaplar: Genellikle 10 mm ile 20 mm arasında değişir ve düşük kapasiteli sistemler için uygundur.
• Büyük Çaplar: 30 mm ile 50 mm arasında olabilir ve yüksek kapasiteli ısıtıcılar için gereklidir.
4. Fan Boyutları ve Hava Akışı
• Fan Çapı: Fanların çapı, genellikle 150 mm ile 500 mm arasında değişebilir. Bu çap, hava akışını yönlendirme kapasitesini etkiler. Küçük sistemlerde daha küçük çaplı fanlar kullanılırken, büyük sistemlerde daha büyük çaplı fanlar tercih edilir.
• Hava Akış Hızı: Hava kanalından geçen hava miktarı, genellikle saatte 1000 m³ ile 100,000 m³ arasında değişir. Bu ölçü, sistemin kullanım amacına ve alanın büyüklüğüne göre belirlenir.
5. Elektrik Bağlantı Tipi ve Güç
Elektrikli hava kanalı ısıtıcılarında, elektrik bağlantı ölçüleri de önemlidir:
• Küçük Sistemler: Genellikle 230V, 1 faz bağlantı kullanılır.
• Büyük Endüstriyel Sistemler: 400V, 3 faz bağlantı gerektirir. Bu tür sistemlerde, elektrik kablolarının çapı ve güç kapasitesi artırılır.
6. Montaj ve Yerleştirme Alanı
• En ve Yükseklik: Hava kanalı ısıtıcılarının montaj alanı, cihazın tipine ve kurulum gereksinimlerine göre uyarlanabilir. Çoğu sistem, hava kanalına yerleştirildiği için, boyutları hava kanalının geçebileceği genişlik ve yükseklikle uyumlu olmalıdır.
• Uzunluk ve Genişlik: Hava kanalı ısıtıcılarının uzunluğu, hava kanalı içindeki yerleşime göre ayarlanır. Uzunluk, kanaldan geçen havanın miktarını ve hızını kontrol eder.
7. Ağırlık
• Küçük boyutlu ısıtıcılar genellikle 5 kg ile 10 kg arasında olabilir.
• Orta büyüklükteki ısıtıcılar, 15 kg ile 30 kg arasında değişebilir.
• Büyük endüstriyel ısıtıcılar, 50 kg ve üzeri olabilir.
8. Isıtıcı Eleman Aralığı
• Minimum Aralık: Hava kanalı ısıtıcılarının elemanları arasında minimum 100 mm ile 150 mm aralık bırakılır. Bu, hava akışının serbest bir şekilde geçmesini sağlar.
• Maksimum Aralık: Elemanlar arasındaki maksimum mesafe genellikle 300 mm ile 500 mm arasında olabilir. Bu mesafe, hava akışını eşit şekilde dağıtmak için gereklidir.
9. Çalışma Sıcaklığı
• Standart Çalışma Sıcaklığı: Hava kanalı ısıtıcılarının çalışma sıcaklıkları genellikle 50°C ile 300°C arasında değişir.
• Yüksek Sıcaklık: Endüstriyel ısıtıcılar, 300°C ve üzeri sıcaklıklarda çalışabilir. Bu tür ısıtıcılar, daha yüksek sıcaklık gereksinimleri olan sistemler için uygundur.
10. İzolasyon Kalınlığı
Hava kanalı ısıtıcılarının çevresinde, ısı kaybını engellemek için yalıtım malzemeleri kullanılır. Tipik yalıtım kalınlıkları:
• Standart Modeller: 25 mm ile 50 mm arasında olabilir.
• Yüksek Verimli Modeller: 75 mm ile 100 mm arasında olabilir.
Hava kanalı ısıtıcılarının ölçü detayları, sistemin kapasitesine, kullanım amacına ve montaj yerine bağlı olarak değişiklik gösterebilir. Doğru boyut ve özelliklerdeki bir hava kanalı ısıtıcısı, hem enerji verimliliği sağlar hem de ortamın homojen şekilde ısınmasına olanak tanır.
Hava Kanalı Isıtıcıları Çalışma Prensibi
Hava kanalı ısıtıcıları, özellikle endüstriyel tesisler, büyük ticari binalar ve havalandırma sistemlerinde, havayı ısıtarak ortam sıcaklığını düzenlemeye yardımcı olan cihazlardır. Çalışma prensibi, havanın ısıtıcı elemanları üzerinden geçmesiyle enerji transferinin sağlanması esasına dayanır. İşte hava kanalı ısıtıcılarının temel çalışma prensibi:
1. Hava Akışının Sağlanması
Hava kanalı ısıtıcıları, bir havalandırma sistemi parçası olarak çalışır. Genellikle hava kanalı sistemine entegre edilen bu ısıtıcılar, havalandırma fanları ile birlikte çalışır. Hava, fanlar tarafından çekilerek ısıtıcı elemanlarının bulunduğu alana yönlendirilir. Isıtıcı elemanlar, hava kanalı boyunca yerleştirilmiştir.
2. Isıtma Elemanları
Hava kanalı ısıtıcılarının içinde bulunan ısıtıcı elemanları, elektrikli ısıtıcılar, su veya yağ ile ısınan yüzeyler, veya gazlı sistemler olabilir. Elektrikli modellerde, elektrik akımı ısıtıcı elemanlarının üzerinden geçerken ısınır. Su veya yağlı sistemlerde ise sıcak su veya yağ, boru hattı aracılığıyla ısıtıcı elemanları ısıtarak havanın ısınmasını sağlar. Gazlı sistemlerde ise gazın yanmasıyla oluşan sıcaklık hava ile etkileşime girer.
3. Isınan Hava Akışının Yönlendirilmesi
Isıtıcı elemanlardan geçen hava, sıcaklık artışıyla birlikte ısınır. Bu ısınan hava daha sonra hava kanalı boyunca hareket eder ve odanın belirli alanlarına dağıtılır. Hava kanalı ısıtıcılarının amacı, belirli bir alana homojen şekilde sıcak hava dağıtarak ortamın sıcaklık dengesini sağlamaktır.
4. Sıcak Havanın Ortama Yayılması
Sıcak hava, hava kanalı sisteminden geçerek ortamın farklı noktalarına yönlendirilir. Hava kanalının içindeki ısıtıcı elemanlarının sayısı ve kapasitesi, bu sıcak havanın ne kadar etkin bir şekilde dağıtılacağını etkiler. Bazı sistemler, havayı doğrudan odanın her köşesine iletebilecek şekilde tasarlanmış olabilir.
5. Kontrol Sistemi
Hava kanalı ısıtıcıları, genellikle sıcaklık kontrolü sağlamak amacıyla bir termostat veya kontrol paneli ile donatılır. Bu sistem, ortam sıcaklığını izleyerek, hava kanalı ısıtıcısının ne zaman çalışıp ne zaman duracağını belirler. Termostat, belirlenen sıcaklık seviyesine ulaşıldığında ısıtıcıyı kapatır, ortam sıcaklığı düştüğünde ise yeniden devreye girer.
6. Hava Akışının Verimli Yönetimi
Bazı hava kanalı ısıtıcıları, hava akışını yönlendiren kanallara sahip olabilir. Bu, özellikle büyük alanlarda veya çeşitli bölümlerin farklı sıcaklık gereksinimlerine sahip olduğu tesislerde faydalıdır. Böylece sıcak hava, daha verimli bir şekilde odalara yönlendirilir.
Hava kanalı ısıtıcıları, havalandırma sistemiyle entegre bir şekilde çalışarak, havayı ısıtarak belirli alanlara yönlendirir. Bu cihazlar, ortamın sıcaklık seviyesini sürekli olarak kontrol etmek amacıyla fanlar, ısıtıcı elemanları ve sıcaklık sensörleri kullanır. Elektrikli, su ya da gazlı ısıtıcılar farklı enerji kaynaklarına göre çalışabilir, ancak temel prensip, havanın ısıtıcı elemanları aracılığıyla ısıtılıp, verimli bir şekilde yayılmasını sağlamaktır.
Hava Kanalı Isıtıcıları Sıkça Sorulan Sorular
Hava kanalı ısıtıcıları, havanın ısıtılarak bir kanal sistemi içinde iletilmesini sağlayan cihazlardır. Isıtıcı elemanlar, genellikle kanthal veya nikel krom alaşımlarından yapılmış direnç tellerinden oluşur. Bu teller, elektrik akımı ile ısınarak, hava akışına enerji sağlar. Hava, ısıtıcıdan geçtikçe sıcaklığı yükselir ve ardından kanal sistemine aktarılır.
Hava kanalı ısıtıcıları, endüstriyel tesisler, binalarda ısıtma sistemleri, seralar, hava taşıma sistemleri ve soğuk hava depoları gibi çeşitli alanlarda kullanılır. Isıtma ve nem kontrolü sağlamak amacıyla özellikle geniş alanlarda tercih edilir. Ayrıca havalandırma sistemleri ile entegre edilerek ısıtma sağlamak da mümkündür.
Hava kanalı ısıtıcıları, montaj sırasında hava kanallarına uygun bir şekilde yerleştirilir. Öncelikle, ısıtıcı cihazının bağlantı noktaları belirlenmeli ve elektriksel bağlantıları dikkatlice yapılmalıdır. Hava akışına zarar vermemek için ısıtıcılar, kanalın orta bölümlerine yerleştirilmelidir. Ayrıca, havalandırma filtrelerinin ve termal izolatörlerin düzenli olarak kontrol edilmesi gerekir.
Hava kanalı ısıtıcılarının enerji verimliliği, doğru termal izolasyon ve sıcaklık kontrol sistemleri ile artırılabilir. Ayrıca, hızlı ısınma sürelerine sahip yüksek kaliteli ısıtıcı elemanları kullanmak, enerjinin verimli bir şekilde kullanılmasını sağlar. Fanlar ve hız kontrol sistemleri, havalandırma ve ısıtma sürecini optimize eder.
Hava kanalı ısıtıcılarında en sık karşılaşılan sorunlar arasında ısıtıcı elemanlarının arızalanması, fan motorunun bozulması, düşük hava akışı ve yanma durumları yer alır. Elektriksel bağlantılardaki sorunlar da performans kaybına yol açabilir. Bu tür arızalar, düzenli bakım ve temizlik ile önlenebilir.
Hava kanalı ısıtıcılarının bakımında, elektriksel bağlantıların düzenli olarak kontrol edilmesi, fanların temizlenmesi, hava filtrelerinin değiştirilmesi ve termal izolatörlerin durumunun kontrol edilmesi gereklidir. Ayrıca, ısıtıcı elemanlarının yüzeylerinin temiz tutulması, verimliliğin artırılmasına yardımcı olur.
Hava kanalı ısıtıcıları, kullanılan malzemelere ve tasarıma bağlı olarak, genellikle 100°C ile 600°C arasında değişen sıcaklık aralıklarında çalışabilir. Özel uygulamalar için daha yüksek sıcaklıklar da mümkündür. Sıcaklık kontrol cihazları sayesinde istenilen sıcaklık seviyelerine kolayca ulaşılabilir.
Hava kanalı ısıtıcılarının enerji tüketimi, cihazın gücü ve çalışma süresi ile doğru orantılıdır. Elektriksel kapasite, genellikle 1 kW ile 15 kW arasında değişir. Bu nedenle, cihazların enerji verimliliği artırmak için doğru seçilmesi ve zamanlama ayarlarının düzgün yapılması önemlidir.
Hava kanalı ısıtıcılarının montajı, uzman kişiler tarafından yapılmalıdır. İlk olarak, kanalın uygun kesitine ısıtıcı yerleştirilir ve elektrik bağlantıları sağlanır. Hava akışı yönü ve kanal boyutları göz önünde bulundurularak, cihaz merkezi konumda yerleştirilmelidir. Montaj sırasında sızdırmazlık ve termal izolasyon kontrolleri yapılmalıdır.
Hava kanalı ısıtıcıları, genellikle havalandırma sistemleri ile entegre edilerek çalışır. Isıtıcılar, hava kanallarına yerleştirilir ve hava akışına enerji sağlar. Bu entegre sistem, termal yönetim sağlar ve enerji verimliliği artırır. Otomatik sıcaklık kontrol cihazları ve fan sistemleri ile ısıtma süreci optimize edilebilir.
