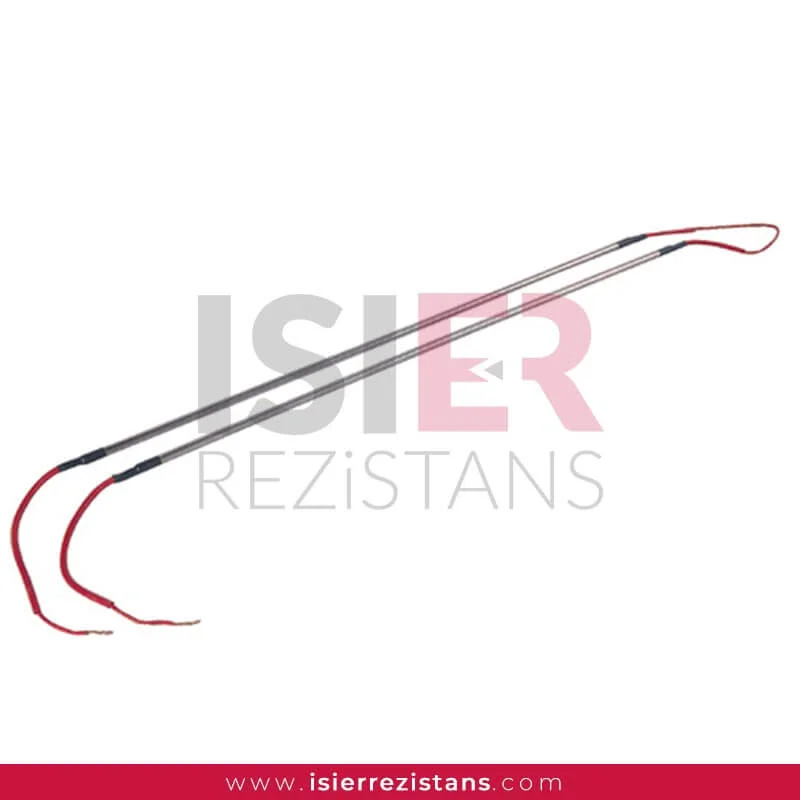

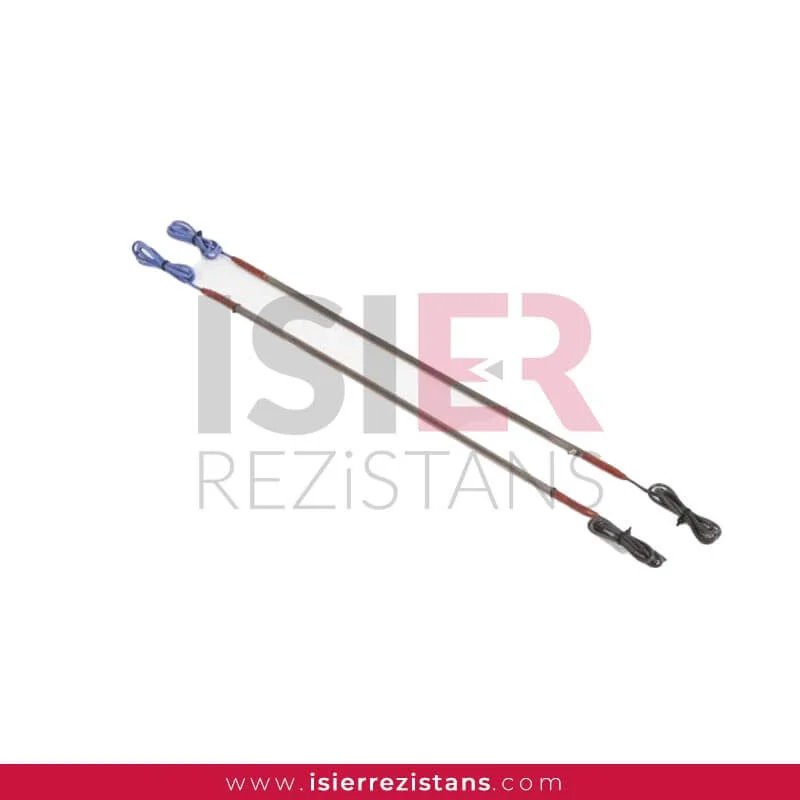

Çubuk Rezistanslar | Teknik Detaylar, Ölçüler ve Çalışma PrensibiÇubuk Rezistanslar Teknik Detayları
Çubuk rezistanslar, endüstriyel ve ticari uygulamalarda geniş bir kullanım alanına sahip, verimli ve güvenilir ısıtıcı elemanlardır. Kompakt yapıları sayesinde dar alanlarda bile yüksek performans sunarlar. İşte çubuk rezistanslarla ilgili teknik detaylar:
1. Malzeme Özellikleri
- Rezistans Teli: Yüksek kaliteli krom-nikel (NiCr) alaşımı, yüksek sıcaklık dayanımı ve uzun ömür sağlar.
- Kılıf Malzemesi:
- Paslanmaz çelik (304, 316, 321): Korozyon direnci gerektiren uygulamalar için.
- İncoloy: Aşırı sıcaklık dayanımı için.
- Titanyum: Asidik ve kimyasal ortamlarda kullanılır.
- İzolasyon Malzemesi: Magnezyum oksit (MgO), mükemmel elektriksel yalıtım ve termal iletkenlik sağlar.
2. Boyut ve Şekil
- Çap: Genellikle 6 mm ile 25 mm arasında değişir.
- Uzunluk: İhtiyaca bağlı olarak 100 mm ile 6000 mm arasında üretilebilir.
- Şekil: Düz, U şekli, L şekli, veya özel şekillerde bükülebilir.
3. Elektriksel Özellikler
- Güç Kapasitesi:
- Düşük güç: 100W - 1000W (laboratuvar ve küçük uygulamalar için).
- Orta güç: 1000W - 5000W (genel kullanım için).
- Yüksek güç: 5000W ve üzeri (endüstriyel uygulamalar için).
- Gerilim: 110V, 220V, 380V veya özel gerilim seçenekleri.
- Direnç Toleransı: ±%10.
4. Çalışma Sıcaklığı
Çubuk rezistanslar, 200°C ile 800°C arasında çalışacak şekilde tasarlanabilir. Özel uygulamalarda 1200°C'ye kadar dayanabilen modeller de mevcuttur.
5. Yalıtım ve İzolasyon
- İzolasyon Direnci: Genellikle 5 MΩ'dan büyük olmalıdır.
- Sızdırmazlık: IP65, IP67 gibi sızdırmazlık seviyeleriyle toz ve sıvı girişine karşı koruma sağlanır.
6. Montaj Özellikleri
- Bağlantı Tipleri:
- Flanşlı bağlantı: Tank ve kazan uygulamaları için.
- Geçmeli veya vidalı uçlar: Kolay montaj ve demontaj.
- Bağlantı Elemanları: Elektrik bağlantıları için terminaller veya fişler kullanılır.
7. Uygulama Alanları
- Endüstriyel fırınlar ve ısıtma sistemleri.
- Kalıp ısıtma ve pres makineleri.
- Kimyasal çözeltiler ve sıvı ısıtma.
- Plastik enjeksiyon makineleri.
- Gıda endüstrisinde sıcaklık kontrolü.
8. Özel Tasarım Seçenekleri
- Farklı yüzey kaplamaları: Teflon, titanyum veya seramik.
- Yüksek watt yoğunluğu: Daha hızlı ve etkili ısıtma için.
- Özel boyut ve şekil üretimi.
9. Kalite ve Sertifikasyon
- CE, ISO 9001 ve diğer endüstri standartlarına uygunluk.
- Uzun ömür ve dayanıklılık için yüksek kaliteli malzemeler.
10. Avantajlar
- Kompakt ve dayanıklı tasarım.
- Çeşitli şekillerde üretim imkanı.
- Yüksek verimlilik ve enerji tasarrufu.
- Geniş sıcaklık aralığında çalışma kapasitesi.
Çubuk rezistanslar, esnek kullanım özellikleri ve dayanıklı yapıları sayesinde geniş bir uygulama yelpazesinde tercih edilmektedir. Teknik detaylar, doğru ürün seçimi için önemlidir ve uygulamaya uygun bir rezistansın belirlenmesi performansı artırır.
Çubuk Rezistanslar Ölçü Detayları
Çubuk rezistansların ölçü detayları, kullanılacak alanın boyutlarına, uygulamanın gerektirdiği güç ve sıcaklık değerlerine göre özelleştirilebilir. Genel ölçü detayları şu şekildedir:
1. Çap Seçenekleri
- Standart Çaplar:
- 6 mm
- 8 mm
- 10 mm
- 12 mm
- 16 mm
- 20 mm
- 25 mm
- Uygulamanın ihtiyaçlarına göre daha büyük veya daha küçük çaplarda üretim mümkündür.
2. Uzunluk Seçenekleri
- Kısa Boy: 100 mm - 500 mm (küçük ve hassas alanlar için).
- Orta Boy: 500 mm - 2000 mm (genel endüstriyel kullanım için).
- Uzun Boy: 2000 mm - 6000 mm (büyük ekipman ve makineler için).
- Müşteri talebine göre özel uzunluklar üretilebilir.
3. Büküm ve Şekil Detayları
- Düz: Basit ve düz tasarım.
- U Şekli: İki uçlu bağlantı için uygundur.
- L Şekli: Köşeli uygulamalarda kullanılır.
- Sarmal (Helezon): Eşit ısı dağılımı sağlar.
- Özel Şekiller: Uygulamaya özel büküm ve tasarımlar yapılabilir.
4. Bağlantı ve Flanş Ölçüleri
- Vidalı Bağlantı: M10, M12, M14, M16 veya özel ölçülerde diş çapları.
- Flanş Çapı: 50 mm, 80 mm, 100 mm, veya özel ölçülerde tasarım.
- Kablo Uzunluğu: Standart olarak 50 cm ile 100 cm, özel projelerde daha uzun kablo uzunlukları tercih edilebilir.
5. Elektriksel Özellikler
- Güç Kapasitesi:
- Düşük Güç: 100W - 500W (küçük ekipmanlar için).
- Orta Güç: 500W - 5000W (genel kullanım için).
- Yüksek Güç: 5000W - 15.000W (endüstriyel sistemler için).
- Gerilim Değerleri: 110V, 220V, 380V (tek fazlı veya üç fazlı).
6. Yüzey Kaplama ve Malzeme Seçenekleri
- Paslanmaz Çelik Kılıf: Çap: 6 mm - 25 mm.
- Titanyum Kılıf: Kimyasal ve asidik ortamlarda kullanıma uygun, genellikle 8 mm - 16 mm çap aralığında.
- İncoloy veya Teflon Kaplama: Aşırı sıcaklık dayanımı ve kimyasal direnç gerektiren uygulamalar için tercih edilir.
7. Isıtma Alanı Uzunluğu
Isıtıcı bölge uzunluğu, toplam uzunluğa göre değişiklik gösterebilir: %80 ısıtma alanı, %20 bağlantı alanı.
8. Tolerans Değerleri
- Uzunluk Toleransı: ±1 mm.
- Çap Toleransı: ±0.1 mm.
- Direnç Toleransı: ±%10.
9. Kullanım Alanlarına Göre Boyut Seçimi
- Kalıp Isıtma: 6-12 mm çap, 500-1000 mm uzunluk.
- Kimyasal Isıtma: 8-16 mm çap, 1000-3000 mm uzunluk.
- Gıda Endüstrisi: 10-16 mm çap, 500-2000 mm uzunluk.
Bu ölçü detayları, uygulama ihtiyaçlarına göre değiştirilebilir ve çubuk rezistansın tasarımında esneklik sağlanır. Doğru ölçü seçimi, performans ve enerji verimliliği için kritik öneme sahiptir.
Çubuk Rezistanslar Çalışma Prensibi
Çubuk rezistanslar, elektrik enerjisini ısı enerjisine dönüştürme prensibiyle çalışır. Temel olarak, yüksek dirençli bir rezistans teli elektrik akımıyla ısınır ve bu ısı, çevreye ya da temas ettiği yüzeye aktarılır. Çalışma prensibi şu aşamalardan oluşur:
1. Elektrik Akımı ve Direnç
- Çubuk rezistansın içinde, genellikle nikel-krom (NiCr) veya benzeri malzemelerden yapılmış yüksek dirençli bir tel bulunur.
- Elektrik akımı, bu direnç teli üzerinden geçtiğinde, teli ısıtır.
2. Isı Üretimi
- Rezistans telinin direnci, elektrik akımının geçtiği noktada Joule etkisi ile ısı üretir:
- Joule Yasası: Üretilen ısı = I² x R x t
- I: Akım (Amper)
- R: Direnç (Ohm)
- t: Zaman (saniye)
3. Isının Transferi
- Rezistans teli, genellikle paslanmaz çelik, alüminyum, veya bakır bir kılıfla kaplanır.
- Kılıf, telden gelen ısıyı dış yüzeye aktarır.
- Çubuk rezistanslar, ısıyı ya doğrudan temas yoluyla (iletim) ya da çevreye (konveksiyon) transfer eder.
4. Yalıtım Malzemesi
- Tel ve dış kılıf arasına yerleştirilen magnezyum oksit (MgO) gibi yüksek ısı iletkenliğine sahip yalıtım malzemesi, ısıyı kılıfa iletirken elektriksel izolasyonu sağlar.
- Bu malzeme, ısı kaybını en aza indirir ve enerji verimliliğini artırır.
5. Kontrol Mekanizması
- Çubuk rezistanslar, genellikle termostat veya sıcaklık sensörleri ile kontrol edilir.
- Bu sistem, rezistansın aşırı ısınmasını önler ve belirlenen sıcaklık aralığında çalışmasını sağlar.
6. Enerji Verimliliği
- Isı, hedeflenen bölgeye doğrudan aktarılır.
- Yalıtım sayesinde enerji kaybı minimum seviyede tutulur.
7. Kullanım Alanlarına Göre Çalışma
- Daldırma Isıtma: Rezistans, sıvıların içinde doğrudan ısı üretir.
- Hava Isıtma: Açıkta çalışan rezistans, havayı ısıtır.
- Katı Yüzey Isıtma: Rezistans, metal yüzeyler gibi katı alanlarda temasla ısı transferi sağlar.
8. Avantajlar
- Hızlı ısınma.
- Çeşitli ortamlar için özelleştirilebilir tasarım.
- Dayanıklılık ve uzun ömürlü kullanım.
Çubuk rezistanslar, bu basit ancak etkili çalışma prensibi sayesinde birçok sektörde ve uygulamada güvenilir bir ısıtma çözümü olarak tercih edilmektedir.
