Boyler Rezistanslar Teknik Detayları

Boyler rezistanslar, genellikle sıcak su depolama tankları ve merkezi ısıtma sistemlerinde kullanılan ısıtma elemanlarıdır. Su ısıtma süreçlerini kolaylaştıran bu rezistanslar, yüksek verimlilikle enerji tasarrufu sağlayarak geniş bir kullanım alanı sunar. Teknik detayları şu şekilde açıklanabilir:

1. Malzeme Yapısı

• Rezistans Teli: Genellikle nikel-krom (Ni-Cr) alaşımı kullanılarak yüksek ısıl verimlilik sağlanır.
• Dış Kaplama: Çelik, bakır veya paslanmaz çelik kaplama, su ile doğrudan temas eden rezistansların uzun ömürlü olmasını sağlar.
• Yalıtım Malzemesi: Isı iletkenliği artırmak ve güvenliği sağlamak için genellikle magnezyum oksit (MgO) yalıtım malzemesi kullanılır.

2. Çalışma Gücü ve Voltaj

• Çalışma Voltajı: Genellikle 220V ile 380V arasında değişir.
• Güç Kapasitesi: 2 kW’dan başlayarak 12 kW veya daha yüksek değerlere kadar üretilebilir. Büyük boyutlu boylerlerde daha yüksek güç değerleri tercih edilir.

3. Tasarım Özellikleri

• Düz veya Spiral Tasarım: Rezistansın yerleştirildiği alanın boyutuna ve boyler tipine göre düz ya da spiral şekilli rezistanslar kullanılabilir.
• Flanşlı Yapı: Rezistansların kolay monte edilmesi ve değiştirilmesi için flanşlı modeller tercih edilir.
• Kuru ya da Islak Tip: Kuru tip rezistanslar doğrudan suyla temas etmezken, ıslak tip rezistanslar suyun içinde çalışır.

4. Isıtma Kapasitesi

• Hızlı Isıtma: Yüksek güç kapasitesine sahip rezistanslar, kısa sürede büyük miktarda suyu istenilen sıcaklığa ulaştırır.
• Sıcaklık Aralığı: Genellikle 30°C ile 90°C arasında çalışabilir ve ayarlanabilir termostatlarla kontrol edilir.

5. Güvenlik Özellikleri

• Aşırı Isınma Koruması: Rezistansın aşırı ısınmasını önlemek için bir termal sigorta bulunur.
• Termostat Entegrasyonu: Su sıcaklığını belirli bir aralıkta tutmak için termostat sensörleri kullanılır.
• Korozyon Direnci: Paslanmaz malzeme kaplama ve anot çubukları, korozyonu engelleyerek uzun ömürlü kullanım sağlar.

6. Kullanım Alanları

• Evsel Kullanım: Kombi ve su ısıtma sistemleri.
• Endüstriyel Kullanım: Fabrikalarda sıcak su ihtiyaçları için büyük kapasiteli boyler sistemleri.
• Oteller ve Hastaneler: Yoğun sıcak su tüketimi olan yerlerde yüksek kapasiteli rezistanslar tercih edilir.

7. Avantajları

• Enerji Verimliliği: Su sıcaklığını hızlı bir şekilde artırarak enerji tüketimini azaltır.
• Kolay Bakım: Flanşlı yapıları sayesinde değiştirilmesi ve bakımı kolaydır.
• Uzun Ömür: Korozyona dayanıklı malzeme ve yalıtım teknolojisi sayesinde uzun süreli kullanım sunar.

Boyler rezistanslar, farklı kapasite ve tasarım seçenekleriyle su ısıtma sistemlerinde güvenilir ve verimli bir çözüm sunar.

Boyler Rezistans Ölçü Detayları

Boyler rezistansları, su ısıtma sistemlerinde kullanılır ve çeşitli boyutlarda üretilir. Bu ölçüler, genellikle kullanılan boyler kapasitesine ve kullanılan sistemin gereksinimlerine göre değişir. Boyler rezistanslarının ölçü detayları aşağıdaki gibi gruplandırılabilir:

1. Uzunluk ve Çap

• Uzunluk: Boyler rezistanslarının uzunluğu, kullanılan boyler tankının boyutlarına göre belirlenir. Tipik olarak, 150 mm ile 500 mm arasında değişen uzunluklar vardır. Büyük boylerlerde, daha uzun rezistanslar kullanılabilir.
• Çap: Rezistansın çapı, genellikle 6 mm ile 16 mm arasında değişir. Bu çaplar, suyun hızlı bir şekilde ısınabilmesi için gereklidir. Çapın büyüklüğü, rezistansın gücünü ve suyun ısınma hızını etkileyebilir.

2. Güç Kapasitesi

• Düşük Kapasite: Boyler rezistansları, 2 kW'dan başlayarak daha düşük güçlerde üretilebilir. Bu tür rezistanslar, küçük boyutlu, ev tipi su ısıtıcılarında kullanılır.
• Yüksek Kapasite: 12 kW ve daha yüksek güç değerlerine sahip boyler rezistansları, büyük ticari boylerlerde ve endüstriyel uygulamalarda kullanılır. Güç kapasitesinin yüksek olması, suyun daha hızlı ısınmasını sağlar.

3. Flanş Ölçüleri

• Flanş Çapı: Flanş çapı, genellikle 80 mm ile 150 mm arasında değişir. Boyler rezistanslarında flanşlar, rezistansın montajı ve değiştirilmesini kolaylaştıran önemli bir özelliktir.
• Flanş Kalınlığı: Flanş kalınlıkları 3 mm ile 10 mm arasında değişir. Flanşın kalınlığı, kullanılan malzemenin dayanıklılığına bağlı olarak değişir ve rezistansın uzun ömürlü olmasını sağlar.

4. Malzeme Türü

• Çelik Kaplama: Boyler rezistansları genellikle paslanmaz çelik veya galvanizli çelik malzemeden yapılır. Paslanmaz çelik, korozyona karşı yüksek direnç sağlar ve uzun süre dayanır.

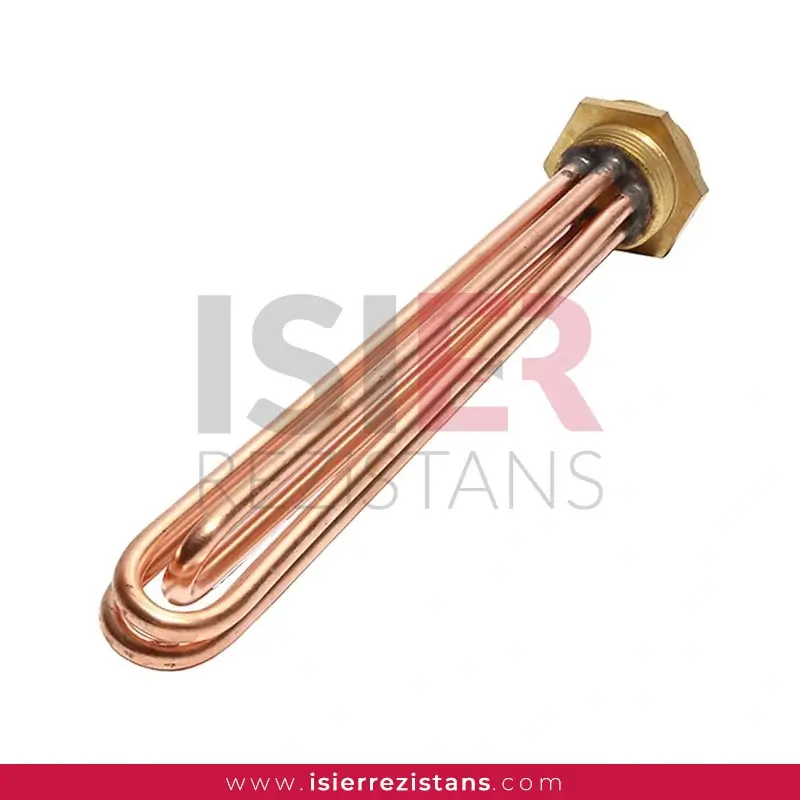

• Bakır Kaplama: Yüksek ısı iletkenliği nedeniyle bakır kaplama rezistanslar tercih edilir. Ancak bakır, zamanla korozyona uğrayabileceği için genellikle dış kaplama malzemesi olarak kullanılmaz.

5. Diğer Ölçüsel Özellikler

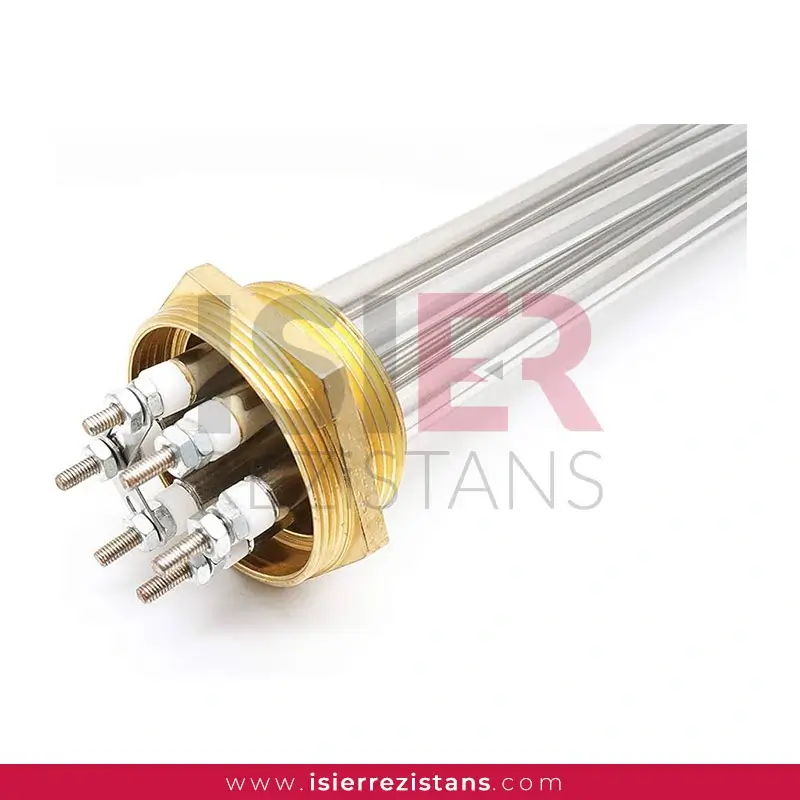

• Bağlantı Tipi: Boyler rezistansları, genellikle flanşlı (sökme-takma kolaylığı sağlar) veya somunlu (sabit montaj için) bağlantı tiplerine sahip olabilir. Bağlantı tipleri, montaj gereksinimlerine göre belirlenir.
• Anot Çubuğu: Boyler sistemlerinde kullanılan anot çubuğu, korozyonu engellemek için özel olarak üretilir ve genellikle 25 mm ile 50 mm çapında olur.

6. Termostat Bağlantı Yeri

• Boyler rezistanslarında, sıcaklık kontrolünü sağlamak için termostat bağlantı yeri bulunur. Bu bağlantı genellikle M10, M12, veya M14 diş ölçülerine sahip olur ve termostatın doğru bir şekilde montajını sağlar.

7. Gerilim ve Voltaj Seçenekleri

• 220V: Ev tipi küçük boylerler için yaygın olarak kullanılan bir voltajdır.
• 380V: Endüstriyel ve ticari büyük boylerlerde yaygın olarak kullanılan yüksek voltaj seçeneğidir.

Boyler rezistansları, genellikle yukarıda belirtilen ölçü aralıklarında üretilir ve uygulama alanına göre özelleştirilebilir. Bu ölçüler, farklı su ısıtma gereksinimlerine göre çeşitlendirilir ve her bir uygulama için en uygun olanı seçmek önemlidir.

Boyler Rezistans Çalışma Prensibi

Boyler rezistansları, suyu ısıtmak için elektrik enerjisinden yararlanan bir cihazdır. Temelde, elektrik enerjisinin ısı enerjisine dönüştürülmesi prensibine dayanır. Aşağıda, boyler rezistansının çalışma prensibini detaylı şekilde açıklayalım:

1. Elektrik Akımının Rezistansın İçinden Geçişi

• Elektrik Akımı: Boyler rezistansına bağlanan elektrik akımı, rezistans telinden geçerken yüksek ısı üretir.
• Isı Üretimi: Akımın geçmesiyle oluşan ısı, rezistansın etrafındaki suyu ısıtarak, suyun sıcaklığının artmasına neden olur.

2. Isı İletimi ve Su Isıtma

• Metal Telin Isıtılması: Rezistansın metal teli, elektrik akımı ile ısındıkça çevresindeki suyu ısıtmaya başlar. Bu, genellikle rezistansın çevresindeki suyun sıcaklığının homojen bir şekilde artmasına yardımcı olur.
• Suyun Isınması: Suyun sıcaklığı, rezistansın ürettiği ısı ile artar ve belirli bir sıcaklık noktasına ulaşır. Bu sıcaklık genellikle boyler türüne ve suyun ısıtılma amacına göre ayarlanabilir.

3. Termostat ve Isı Kontrolü

• Termostatın Rolü: Termostat, suyun sıcaklık seviyesini ölçer ve ayarlanabilir bir sıcaklık değeri (genellikle 50°C ile 85°C arasında) belirler. Sıcaklık bu değere ulaştığında, termostat rezistansın enerjisini keser.
• Isı Dengelemesi: Suyun sıcaklığı düştüğünde, termostat rezistansı yeniden devreye sokarak suyu ısıtma işlemini tekrar başlatır.

4. Isı Dağılımı ve Verimlilik

• Isı Dağılımı: Su içindeki farklı katmanlarda ısı, sürekli bir hareketle dengelenir. Bu, suyun hızlı ve verimli bir şekilde ısınmasına yardımcı olur.
• Verimli Isıtma: Boyler rezistanslarının verimli çalışabilmesi için, ısıtma yüzeyinin genişliği, kullanılan malzeme ve rezistansın tasarımı önemlidir. Paslanmaz çelik ve bakır gibi yüksek iletkenlik özelliklerine sahip malzemeler, ısıtma verimliliğini artırır.

5. Su Isıtma Süreci

• Başlangıç Isıtma: Boyler rezistansı, ilk başta suyu hızla ısıtarak istediğiniz sıcaklığa ulaşmanıza yardımcı olur.
• Sürekli Takip ve Kontrol: Sistem, termostat sayesinde suyun sıcaklığını sürekli kontrol eder ve gerekirse tekrar ısıtma işlemine başlar.

Sonuç

Boyler rezistansları, elektrik enerjisinin doğrudan ısı enerjisine dönüşmesi prensibine dayanarak çalışır. Bu sistemde elektrik akımı, rezistans telinden geçerken ısı üretir ve bu ısı, suyu ısıtarak suyun sıcaklığını yükseltir. Termostat aracılığıyla ısının kontrolü sağlanır, böylece suyun sıcaklığı gerektiğinde düşer ve tekrar ısıtma işlemi başlatılır. Bu süreç, suyun etkin ve verimli bir şekilde ısınmasını sağlar.
